투명 전도성 필름 FineXⓇ 응용 예

투명 전자파 실드

전자파 제어와 설계 자유도 향상에 기여합니다.

투명 전자파 실드란?

전자파 영향을 절감·차단할 수 있는 디바이스 입니다.

파나소닉은

기기의 안전성 향상과 사용자의 쾌적한 사용에 기여하는

투명 전자파 실드의 개발에

투명 전도성 필름  FineXⓇ 를 제안합니다.

<p style="line-height: 1.5;"><strong>투명 전도성 필름</strong></p> <p style="line-height: 1.5;"><strong>FineX<span style="text-align: center;"><sup>Ⓡ</sup></span> </strong>란? &gt;&gt;</p>



이런 고민 없으신가요?

전기·전자 기기의 전자파 적합성(EMC)를 실현하고 싶지만,

결국 노이즈 발생원을 차단하는 것 외에는 대책이 없습니다.

효율적인 대책을 마련하려면 어떻게 해야 할까요?

metalmesh_heater001

metalmesh_heater02

파나소닉의 투명 전도성 필름 메탈 메쉬로 해결할 수 있습니다

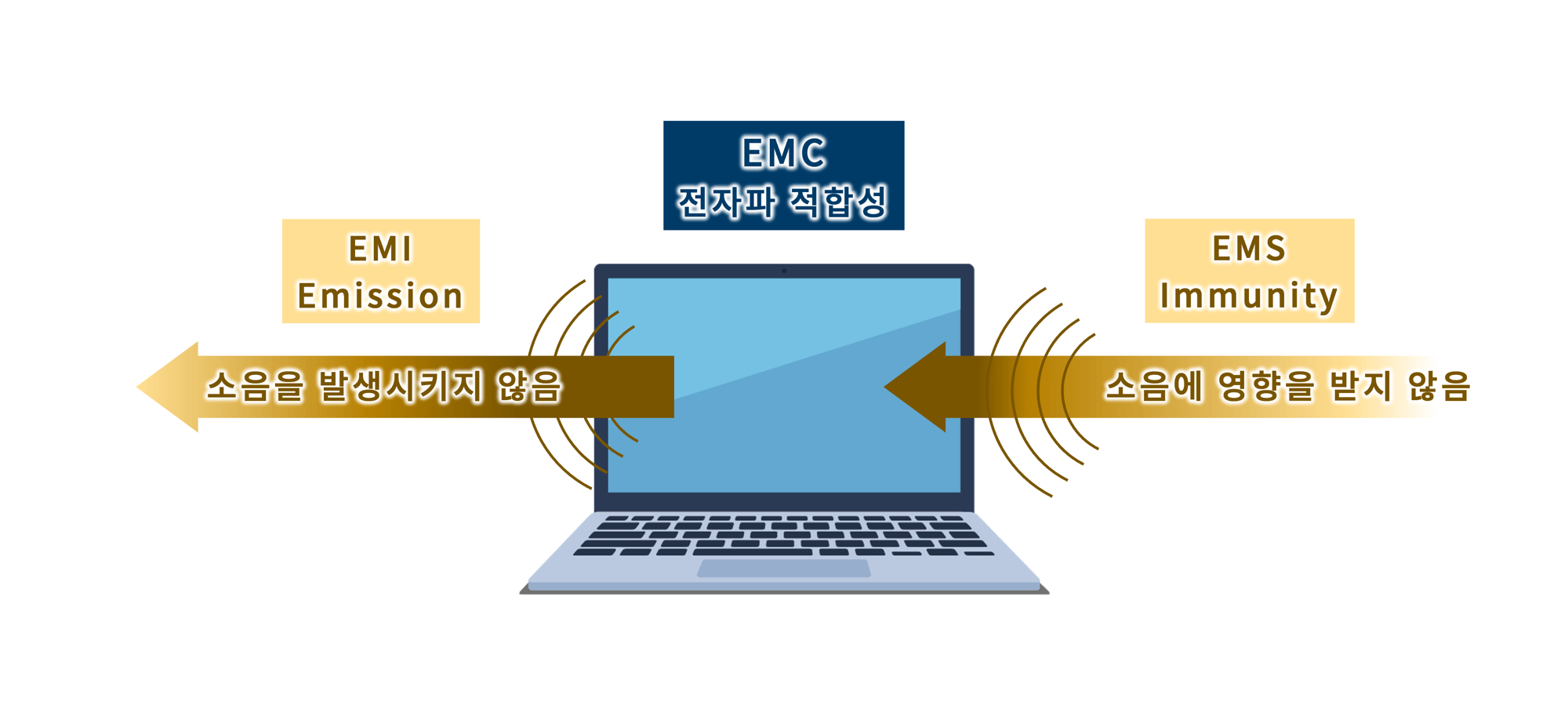

전기·전자기기 진화에 따른 전자파 환경이 악화되어
기기의 오작동 및 고장이 발생합니다.

metalmesh_emc-shield01

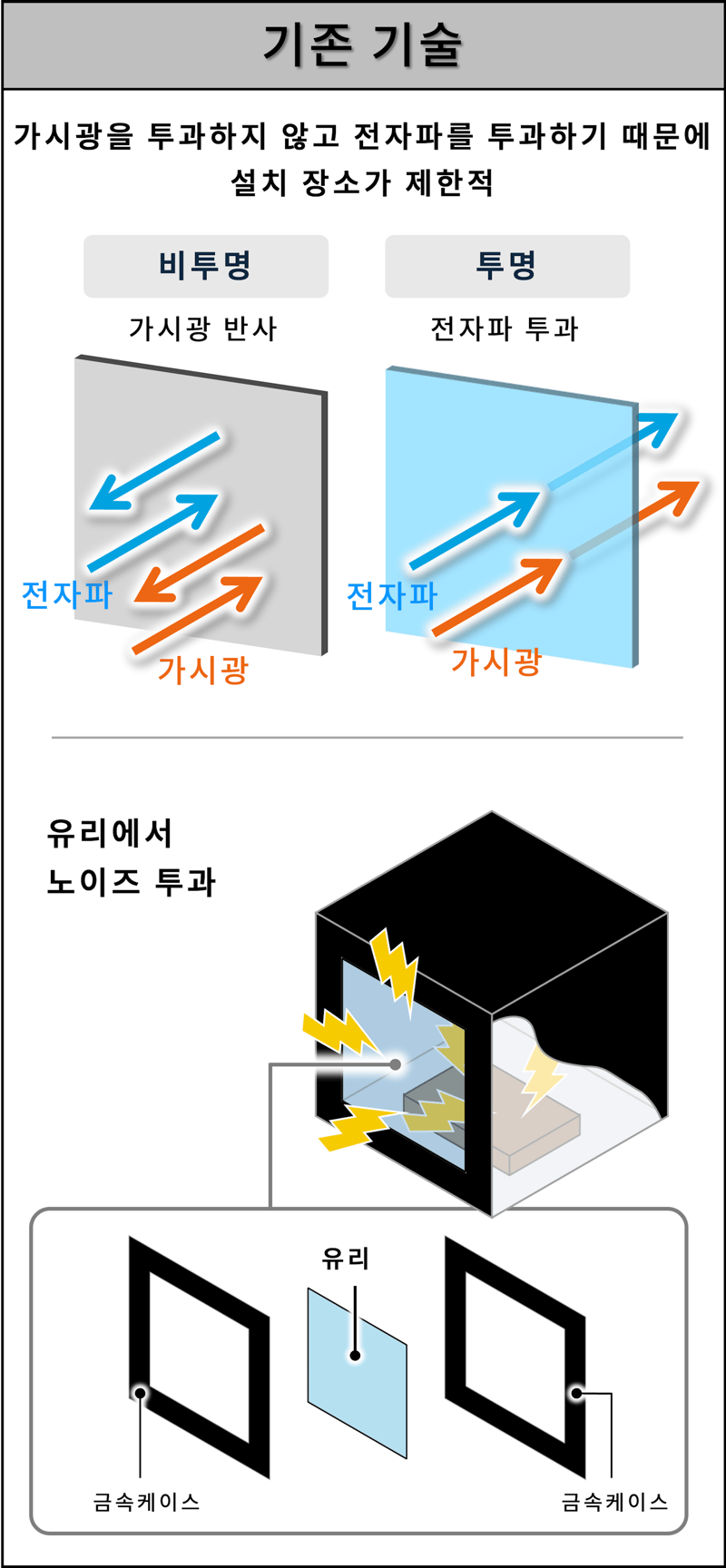

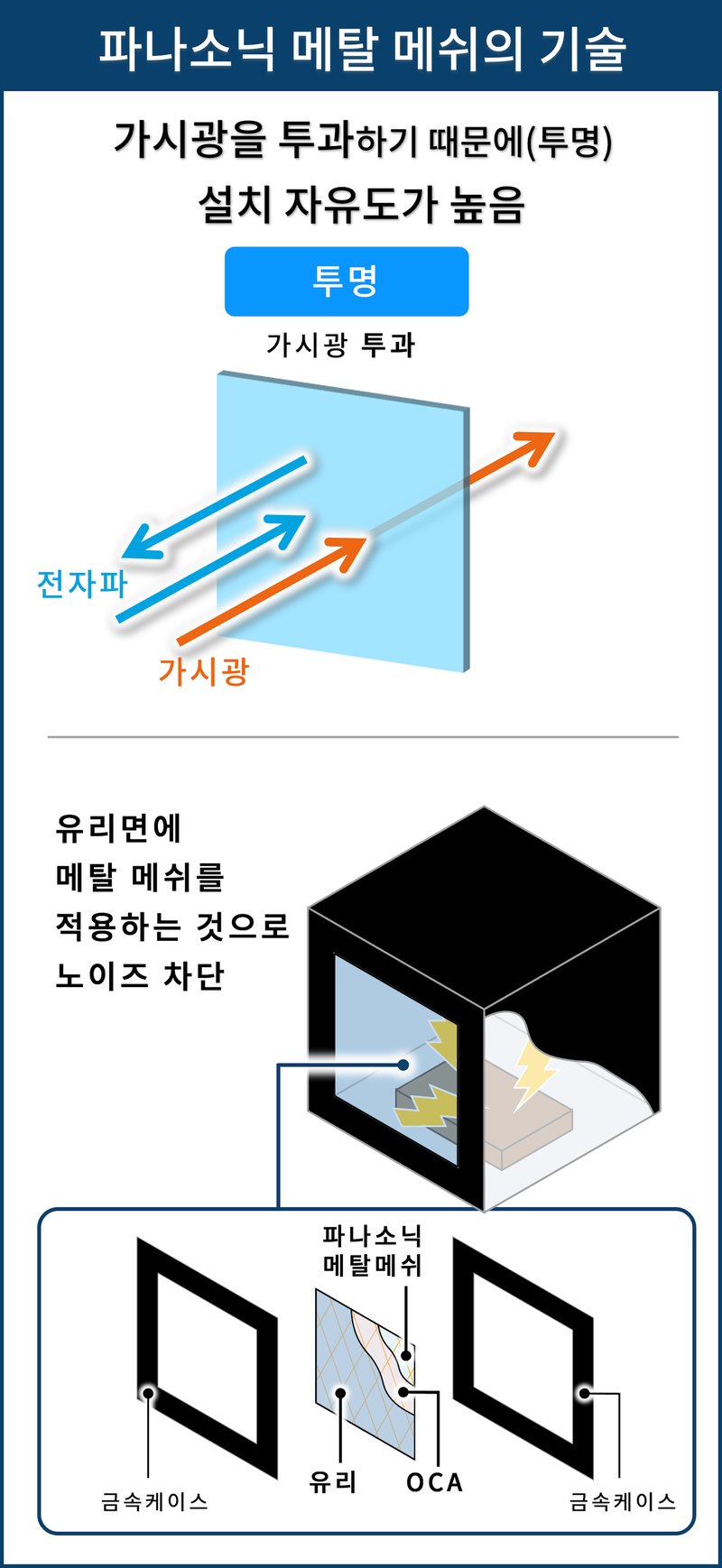

파나소닉 투명 전도성 필름 메탈 메쉬의 기술을 응용함으로써
그동안 대응하기 어려웠던 투명 영역에서의 EMC 대책을 실현합니다.

metalmesh_emc-shield02
metalmesh_emc-shield03
metalmesh_heater02

특 징   파나소닉의 투명 전도성 필름 FineXⓇ

01
높은
차폐 특성

02
높은
투명성

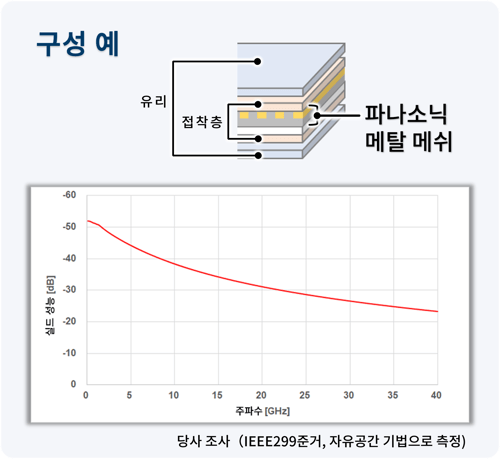

특징 1

높은 차폐 특성

미세한 배선을 촘촘히 배치하여
 높은 전자파 차폐를 실현

finex_emc-shield04

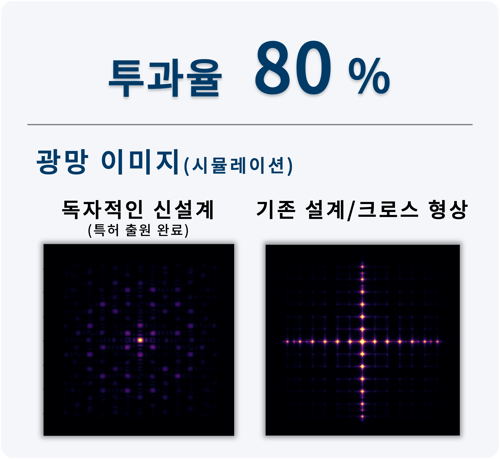

특징 2

높은 투명성

미세 배선과 독자적인 패턴을 통해
 투명성과 광선 억제 기능을 동시에 실현

finex_emc-shield05

파나소닉 메탈 메쉬의 기본 사양



항목 기본 사양
배선 폭 2 um 이상
투과율 89 % ※1
개구율 96 %
시트 저항 2 Ω/sq.
소재 PET・PC
굴곡성 R2 mm 이상※2

※1 : 필름 기재 포함
※2 : 필름 단품

<p style="line-height: 1.5; font-size: 18px;">기본 사양 비교</p> <p style="line-height: 1.5; font-size: 18px;">FineX와 기존 엣칭 공법 &gt;&gt;</p>



투명 전도성 필름 FineXⓇ

투명 전자파 실드

다운로드 버튼을 클릭하시면 투명 전도성 필름 메탈 메쉬 투명 전자파 실드 용도에 대한 자세한 정보를 확인할 수 있습니다.

자료 다운로드

thumbnail_metalmesh_emc-shield

  용도 예        투명 전자파 실드   투명 전도성 필름  FineXⓇ

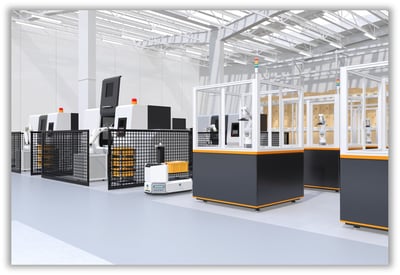

FA 기기

전자파 차단의 용도.
안정성과 시인성 향상에 기여합니다.

metalmesh_emc-shield06

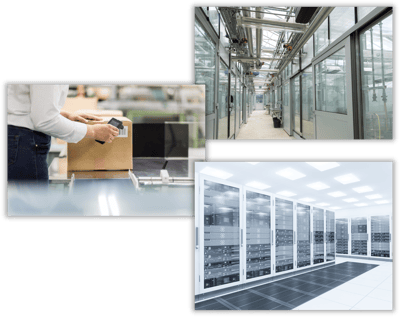

시설(공장 창문, 데이터 센터, RFID)

시설 외부로의 소음 누출 방지, RFID 간섭 방지 대책,
전파 환경 구축 용도

metalmesh_emc-shield07

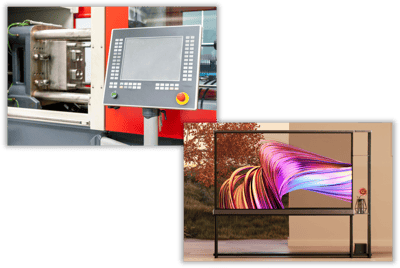

기기

모니터에서의 노이즈 누출 용도

metalmesh_emc-shield08

  응용 예

사회 변혁에 기여하는

finex_image_2



transparent-heater
transparent-antenna
transparent-emc-shield
transparent-pcb
touch-sensor

FineX (파인크로스) 및 FineX 로고는 파나소닉 홀딩스 주식회사의 상표 또는 등록상표입니다.
