투명 전도성 필름 FineX Ⓡ 응용 예

투명 안테나

안테나 설치 자유도와 기능성 향상에 기여합니다.

투명 안테나란?

일반적인 금속 안테나와 동등한 수준의 성능을 가진 고투명 디바이스입니다.

파나소닉은

사회 문제의 해결, 안심·안전·쾌적한 생활 향상에 기여하는

투명 안테나의 개발에

 투명 전도성 필름 FineXⓇ (파인크로스) 를 제안합니다.

<p style="line-height: 1.5;"><strong>투명 전도성 필름</strong></p> <p style="line-height: 1.5;"><strong>FineX<span style="text-align: center;"><sup>Ⓡ</sup></span> </strong>란? &gt;&gt;</p>



이런 고민 없으신가요?

제한 없이 안테나를 설치하고 싶지만 배치 검토에 시간이 걸립니다.

시인성·디자인성·기능성을 해치지 않고

효율적인 대책을 마련하려면 어떻게 해야 할까요?

metalmesh_heater001

metalmesh_heater02

파나소닉의 투명 전도성 필름  FineXⓇ 로 해결할 수 있습니다

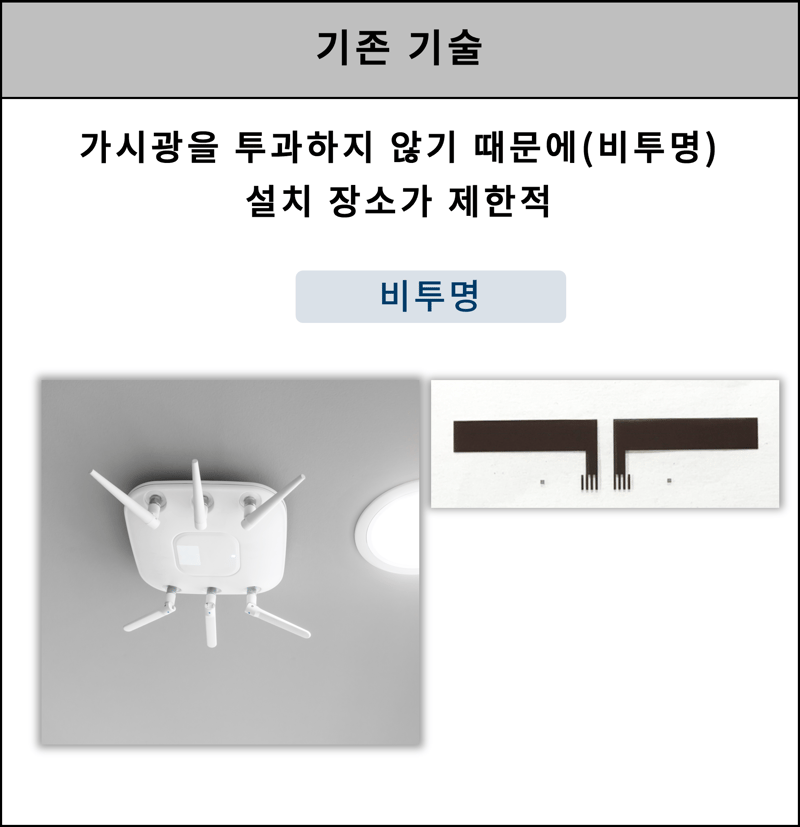

통신 기술, 디바이스, AI 진화로 모든 사물이 무선으로 연결되는 시대가 되었습니다.
이에 따라 통신 방식/대역의 증가, 고주파 대역의 활용이 진행되고 있으며,
부품의 고밀도화 및 다수의 안테나로 인해 설치 장소 확보가 과제로 대두되고 있습니다.

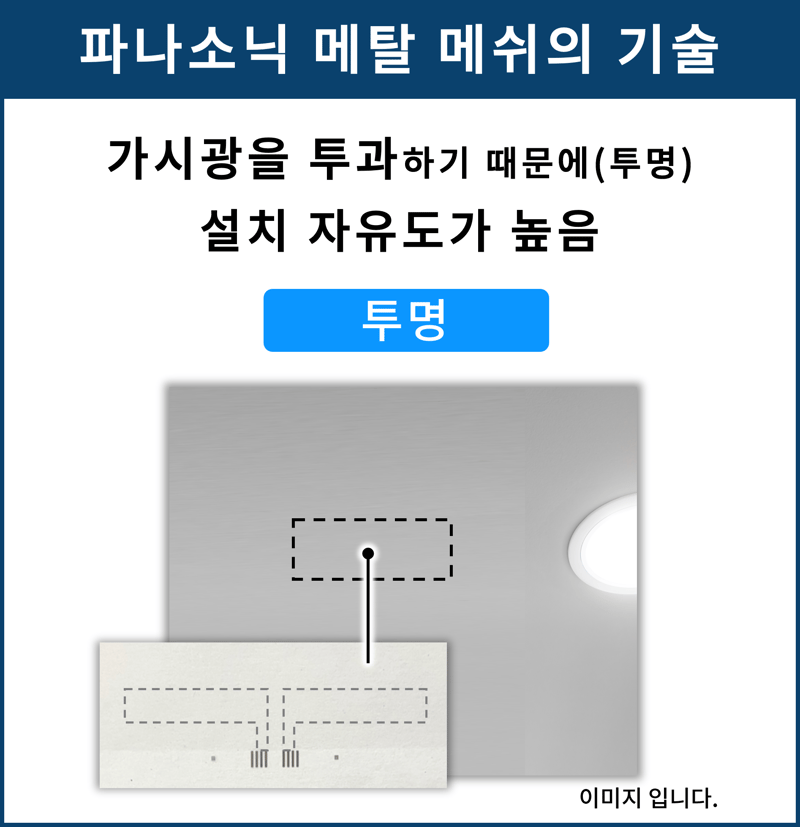

투명 안테나를 활용하면
어느 장소에나 안테나를 설치할 수 있어, 설치 장소를 쉽게 확보할 수 있습니다.

metalmesh_antenna01
metalmesh_antenna02
metalmesh_heater02

 특 징        파나소닉의 투명 전도성 필름   FineXⓇ

01
높은
투명성

02
양호한
안테나 특성

03
높은
설계 자유도

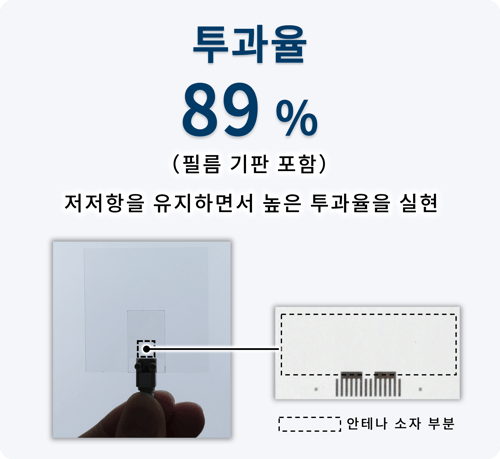

특징 1

높은 투명성

미세 배선에 의한 높은 투과율로,
 디자인성을 해치지 않고
 안테나 설치 가능

metalmesh_antenna03

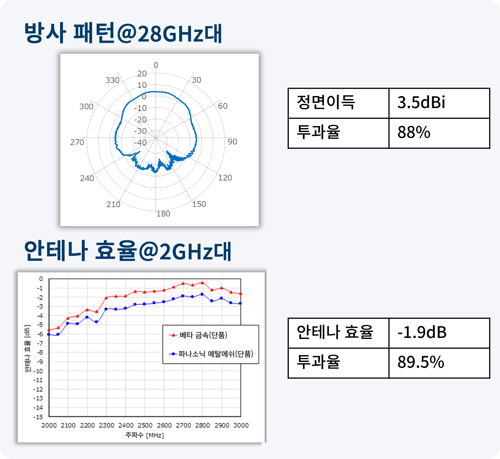

특징 2

양호한 안테나 특성

고밀도 배선을 통해 실현된 낮은 저항 덕분에
  금속 안테나와 동등한 수준의 성능

metalmesh_antenna04

특징 3

높은 설계 자유도

독자적인 공법으로,
 높은 패턴 자유도
 높은 양산성

metalmesh_antenna05

 기본 사양           파나소닉의 투명 전도성 필름   FineXⓇ



항목 기본 사양
배선 폭 2 um 이상
투과율 89 % ※1
개구율 96 %
시트 저항 2 Ω/sq.
소재 PET・PC
굴곡성 R2 mm 이상※2

※1 : 필름 기재 포함
※2 : 필름 단품

<p style="line-height: 1.5; font-size: 18px;">기본 사양 비교</p> <p style="line-height: 1.5; font-size: 18px;">FineX와 기존 엣칭 공법 &gt;&gt;</p>



투명 전도성 필름 FineXⓇ

투명 안테나 응용 자료 다운로드

다운로드 버튼을 클릭하시면 투명 전도성 필름 FineXⓇ  투명 안테나 응용에 대한 자세한 정보를 확인할 수 있습니다.



thumbnail_metalmesh_antenna

  용도 예        투명안테나    투명 전도성 필름   FineXⓇ

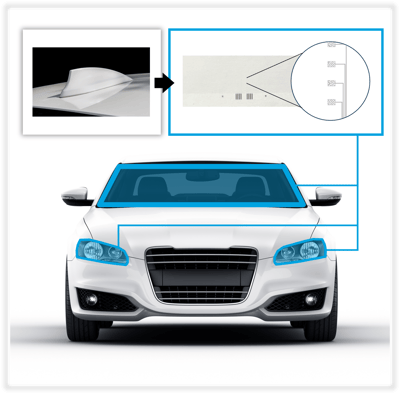

자동차

유리나 램프에 설치하는 안테나 용도
V2X 보급에 따른 안테나 증가,
ECU 통합에 따른 기능의 국소 밀집으로 인한
설치 장소 제한 해결에 기여

metalmesh_antenna06

ICT 기기

스마트폰, 태블릿, 스마트워치,
AR 안경, 디지털 카메라 등의 안테나 용도
기능 증가, 소형화를 통해 기기 내부 공간 문제 해결에 기여합니다.

metalmesh_antenna07

통신 인프라

고주파 통신 인프라의 안테나 용도
안테나 설치 공간의 자유도, 성능 향상에 기여합니다.

metalmesh_antenna08
