뭐라고? 변위 센서로 요철 있는 표면을 안정적으로 측정하는게 가능하다고?

워크를 측정해야 하는데 표면에 요철이 있는 경우에 어떻게 측정 하고 계신가요? 미세한 요철을 일반적인 변위 센서로 측정하려고 하면 난반사로 측정치가 들쑥날쑥 불안정해지기 마련입니다.

워크를 측정해야 하는데 표면에 요철이 있는 경우에 어떻게 측정 하고 계신가요? 미세한 요철을 일반적인 변위 센서로 측정하려고 하면 난반사로 측정치가 들쑥날쑥 불안정해지기 마련입니다. 이럴 때는 라인에서 측정하는 레이저 변위 센서를 사용하면 문제를 해결할 수 있습니다.

| 헤어라인 가공 처리 알루미늄 플레이트 측정 실험

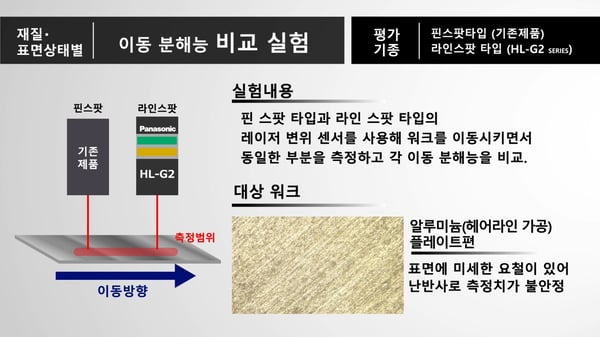

실제로 핀 스팟 타입의 레이저 변위 센서와, 라인 스팟 타입의 변위 센서를 사용해 헤어라인 가공 처리 된 알루미늄 플레이트로 실험을 진행해 보았습니다. 워크를 이동 시키면서 동일한 부분을 측정하고 각 센서의 이동 분해능을 비교해 보는 방식으로 진행하였습니다.

HL-G2_aluminium-hairline-resolution_experiment

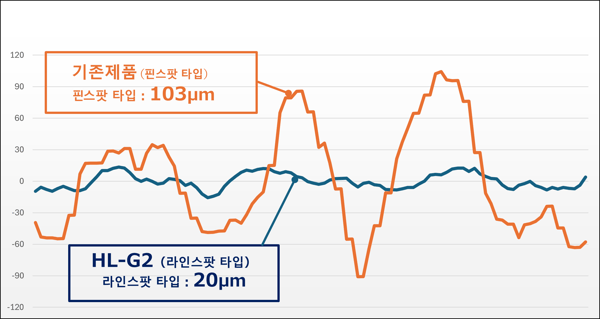

아래는 알루미늄의 헤어라인 가공에서 각 변위 센서를 사용해 이동 분해능을 측정한 그래프입니다.

HL-G2_aluminium-hairline-resolution_result

핀 스팟 타입 기존 제품의 경우 편차가 매우 크고, 라인 스팟 타입인 HL-G2는 편차가 작은 것을 확인할 수 있습니다. 라인에서 측정하기 때문에 대상의 표면에 있는 미세한 요철에 좌우되지 않고 안정적으로 측정이 가능해 이런 결과를 낼 수 있었습니다. 알루미늄 외에 다양한 재질에서도 실험해 보았지만 결과는 비슷했습니다. 어차피 결론은 라인 스팟 타입이지만, 궁금하시면 영상에서 확인하실 수 있습니다.

| 라인 스팟 타입의 레이저 변위 센서, 어디에 쓸까?

라인 스팟 타입이 빛을 발할 때는 어떤 케이스일까요? 안정적인 검출이 가능하다는 특징 덕분에 표면에 요철이 있는 워크를 측정할 때 그 진가가 드러납니다.
예를 들어, EV 배터리의 제조 공정에서 케이스의 치수 측정 시에 접촉식 변위 센서를 사용한다고 가정 해보겠습니다. 접촉식 센서를 사용하게 되면 센서가 워크에 접촉되고, 접촉 시에 가해지는 압력에 의해 EV배터리 케이스에 기스가 나기도 합니다.

measurement (2)

접촉식 변위 센서의 과제점을 해결하기 위해 핀 스팟 타입 레이저 변위 센서를 사용하게 되면 또 다른 문제가 생깁니다. EV 배터리 케이스는 헤어라인 가공으로 인해 미세한 요철이 있기 때문에 센서의 위치에 따라 측정치가 달라지게 됩니다.

hl-g2

이럴 때 라인 스팟 타입의 센서를 사용하면 헤어 라인 가공 면에서도 안정적인 측정이 가능합니다.
아래 이미지에서 보시는 대로, 라인 스팟 타입의 레이저 변위 센서는 라인에서 측정하기 때문에 요철에 의해 측정값이 변동하지 않아, 헤어 라인 가공 면에서도 안정적인 측정이 가능합니다.

measurement

✅ 라인 스팟 빔으로 안정적인 측정
✅ 워크에 부담 없는 비접촉식·장거리 측정
✅ 컨트롤러·통신 유닛이 내장되어 있는 일체형 모델

네트워크 기능 일체형 레이저 변위 센서 HL-G2는 디바이스, 광학계, 기구, 알고리즘의 최적화를 통해 뛰어난 기본 성능과 업계 최고 클래스의 측정 성능을 실현했습니다. 컨트롤러와 통신 유닛이 내장 되어 있는 네트워크 기능 일체형으로 설치 공간과 비용 절감에도 기여하며 고객의 사랑을 받고 있는 제품입니다.

다양한 어플리케이션에 사용되는 HL-G2가 궁금하시다면 홈페이지에서 제품 상세를 확인해보시기 바랍니다.

| Applications

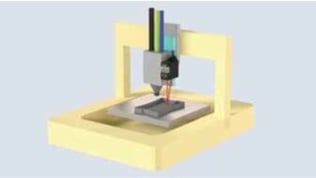

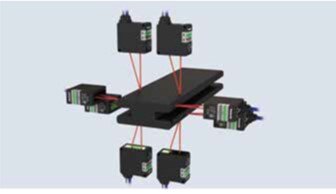

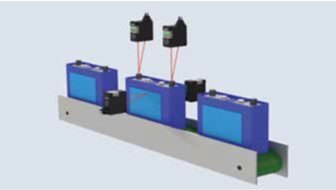

\| 전지의 형상 검사검사 공정에서 단자의 높이를 측정합니다. 트레이서빌리티용으로 측정 데이터를 수집할 때도 통신 유닛이 필요하지 않으며 네트워크에 연결할 수 있습니다.	\| 전지의 형상 검사고무 제품의 치수를 측정합니다. 광학 설계가 개선되어 저반사 워크에서도 기존 기종보다 안정적인 측정이 가능합니다.	\| 디스펜서의 높이 제어워크까지의 거리를 피드백하여 높이를 제어합니다. 고속으로 샘플링 하므로 보다 매끄럽게 장치를 제어할 수 있습니다.

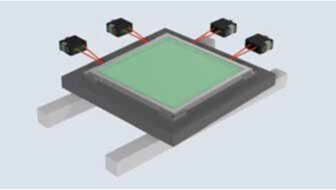

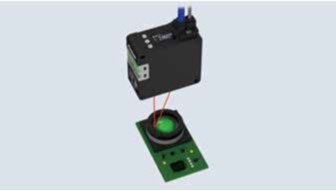

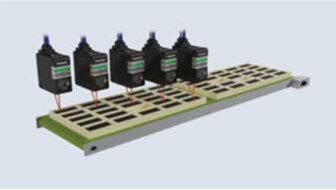

\| 카메라 액추에이터의 동작량 검사 오토 포커스의 액추에이터 제어용 전류값과 센서의 측정값을 비교하여 동작을 확인합니다. 통신 타입에서는 A/D 변환 프로그램이 불필요해 수치를 쉽게 제어할 수 있습니다.	\| 얼라인먼트 조정 4점의 거리를 측정하고 센서에서 다이렉트로 수치를 출력하여 4점으로 XYΘ 방향의 얼라인먼트를 조정합니다.	\| 트레이 칩의 유무 기판이나 트레이 위에 얇은 워크의 유무를 검출합니다. CMOS 방식이므로 워크의 색과 반사율에 영향을 잘 받지 않아 안정적인 검출이 가능합니다.

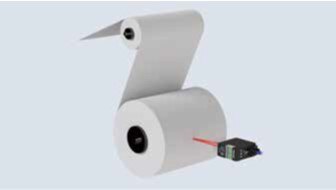

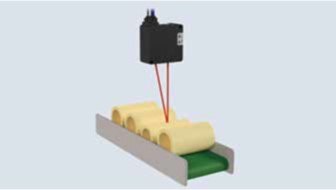

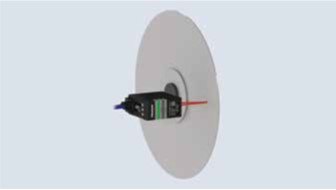

\| 틀의 잔량 확인 롤 모양 워크의 잔량을 확인합니다. 통신 유닛이 내장되어 있으므로 트레이서빌리티나 데이터 수집 시의 네트워크􏚄대응을 낮은 비용으로 실현할 수 있습니다.	\| 슬리터 날의 표면 진동 슬리터 날의 진동을 검출하여 설비의 이상 감지 또는 사전 보전용 데이터를 취득합니다. ㄷ이터 취득 시 통신으로 다이렉트 수치를 출력할 수 있어 A/D 변환 시의 오차 등을 고려할 필요가 없습니다.	\| 수지 부품 선별 제품의 높이를 측정하여 다른 품종의 혼입을 방지합니다. 기존 기종보다 고속 샘플링이 가능하므로 이동체에 대한 응답성이 향상되었습니다.
