파나소닉 스위치

파나소닉 스위치는 안정성과 신뢰성을 바탕으로 다양한 조작감을 통해 사용자의 요구를 충족하는 최적의 솔루션을 제공합니다.

택타일(라이트터치) 스위치

Top Push Type

소형·박형·방수 사양 구비. 액츄에이터를 부착하여 높은 조작성을 보유

Series		2616SMD	2819SMD	3020SMD	3026SMD	3429SMD	3529SMD	4940SMD
외관
외형(W/D/H mm)		2.6/1.6/H	2.8/1.9/0.53~0.6	3.0/2.0/0.6	3.0/2.0/0.65 or 0.7	3.0/2.9/0.7	3.5/2.9/1.7	4.9/4.0/0.63
방수/방진 spec		IP67	IP67	IP67	-	IP67	-	IP67
조작 스트로크(mm)		0.08 to 0.11	0.15	0.13 to 0.15	0.15	0.15	0.15	0.23
조작 spec (N)	0.7	●(H=0.5)
	1.0	●(H=0.5)					●
	1.2 1.3			●(1.2N)	●(1.3N)
	1.6	●(H=0.53)	●	●	●	●	●
	2.0
	2.25		●
	2.4	●(H=0.55)		●	●	●	●	●(2.5N)
	3.3 3.4			●(3.3N)	●(3.4N)		●(3.5/5/7N)
SW 수명 횟수(회)		500k	300k	500k(1.6, 2.4N) 300k(3.3N)	100k(1.3, 1.6, 3.4N) 500k(2.4N)	500k	1mil(1.0N) 500k(3.5N) 200k(1.6/2.4N) 100k(5.0/7.0N)	1mil

4mm 이상의 대형 타입 및 중/장 스트로크 타입도 구비

Series		4mmSMD	4.9mmSMD	6mm 스트로크 2단자	6mm 박형 SMD		6mm Long Stroke
Series		4mmSMD	4.9mmSMD	6mm 스트로크 2단자	Short Stroke	Over Stroke	6mm Long Stroke
외관
외형(W/D/H mm)		4.1/4.1/0.35~0.58	4.9/4.9/0.8, 1.5	6.0/6.0/4.0	6.5/6.0/2.0~4.3	6.5/6.0/2.5	6.1/6.0/5.0
방수/방진 spec		-	-	-	-		-
조작 스트로크(mm)		0.15, 0.2	0.25	0.75	0.2, 0.25	0.3	1.0~1.3mm (조작 spec별)
조작 spec (N)	1.0	●	● (Push Plate 부착 상품에만 해당)		●(0.8N도 있음)	●(0.6N도 있음)
	1.2 1.3				●(1.3N)
	1.6	●	●		●		●
	2.0						●
	2.25						●
	2.4 2.6	●(2.4N)	●(2.6N)		●(2.6N)		●(2.5N)
	3.5		●	●	●		●
SW 수명 횟수(회)		1mil : 1.0N, 1.6N 500k : 2.4N	500k (1.0, 1.6N) 200k (2.6N, 3.5N)	100k	100k~2kk (조작 spec별)	1kk~2kk (조작 spec별)

Side Push Type

일반 type 및, Slim・횡압력에 뛰어난 Edge mount type을 구비

Series		3414 Edge mount	4522 Edge mount	6225 Edge mount	3819 가로 Push	3529 가로 Push	소형 가로 Push
외관
외형(W/D/H mm)		3.4/1.7/1.65	4.5/2.25/2.9	6.2/2.55/3.5	3.9/2.05/1.6	3.5/2.9/1.35	4.7/3.5/1.65
방수/방진 spec		IP67	-	-	IP67	-	-
조작 스트로크(mm)		0.11	0.13 or 0.15	0.25 or 0.7	0.12	0.2	0.3
조작 spec (N)	1.0	●		● (0.25mm)
	1.2
	1.6	●	●	● (0.25mm)	●	●	●
	2.0
	2.2					●	●
	2.4 2.5	●		● (0.25mm) ● (0.7mm)
	3.5		●	●(0.25/0.7mm)
	5.0			●(0.7mm)
SW 수명 횟수(회)		500k	200k	1mil (1.0, 1.6N) 500k (2.4N) 200k (3.5N)	500k	100k	100k

디텍터(검출) 스위치

Series		ESE58	ESE16	ESE13	ESE18	ESE31
외관
외형(W/D/H mm)		3.5/3.0/0.9	2.2/3.35/1.5	4.2/3.6/1.2	3.9/2.05/1.6	3.5/2.9/1.35
방수/방진 spec		-	-	-	-	-
조작 스트로크(mm)		With boss : 1.4~1.5 Without boss : 1.25~1.4	1.0~1.5	ESE13V type : 0.95~2.1 ESE13H type : 2.1~3.05	■표준 스트로크 타입 With boss : 1.4~1.5 Without boss : 1.5~2.1 ■롱 스트로크 타입 With boss : 1.4~2.15 Without boss: 2.1~2.15	2.15~3.2
조작 spec (mN)	250		●
	290
	300			●	●
	350	●
	390					●
SW 수명 횟수(회)		50k

Series		ESE22	ESE11	ESE23	ESE24
외관
외형(W/D/H mm)		ESE22MH type 4.7/3.5/1.65	ESE11SV type 5.2/3.0/4.9	5.0/4.4/1.5	ESE24SV type 7.5/3.0/5.6
방수/방진 spec		-	-	-	-
조작 스트로크(mm)		ESE22MV type : 2.05~4.25 ESE22MH type : 1.2~2.0 ESE22MH5 type : 0.6~2.0	ESE11SV type : 2.4~6.1 ESE11MV type: 2.4~6.1 ESE11SH type : 2.4~3.0 ESE11MH type : 1.7~2.4 ESE11HS type : 2.4~6.3	With boss : 1.0~1.5 Without boss : 1.5~2.2	ESE24SV type : 2.45~6.1 ESE24SH type : 2.45~2.6 ESE24MV type : 2.45~6.1 ESE24MH type : 1.4~2.45
조작 spec (mN)	250
	290	●
	300			●
	350		●		●
	390
SW 수명 횟수(회)		50k

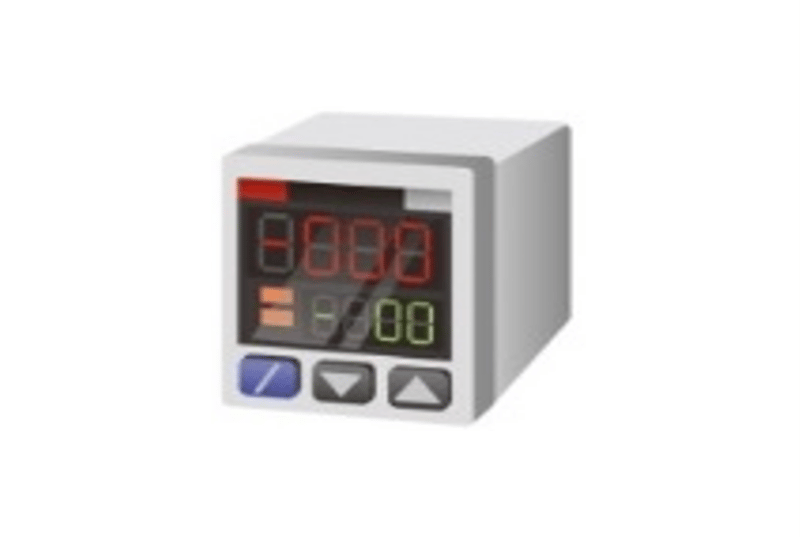

app_온도조절기

온도 조절기 / 범용 인버터

각종 설정 버튼(reset, up/down 등)
인쇄용지 감지 및 미디어 감지

app_pos

Smart POS단말기

전원, 각종 설정 버튼
카드 삽입 감지

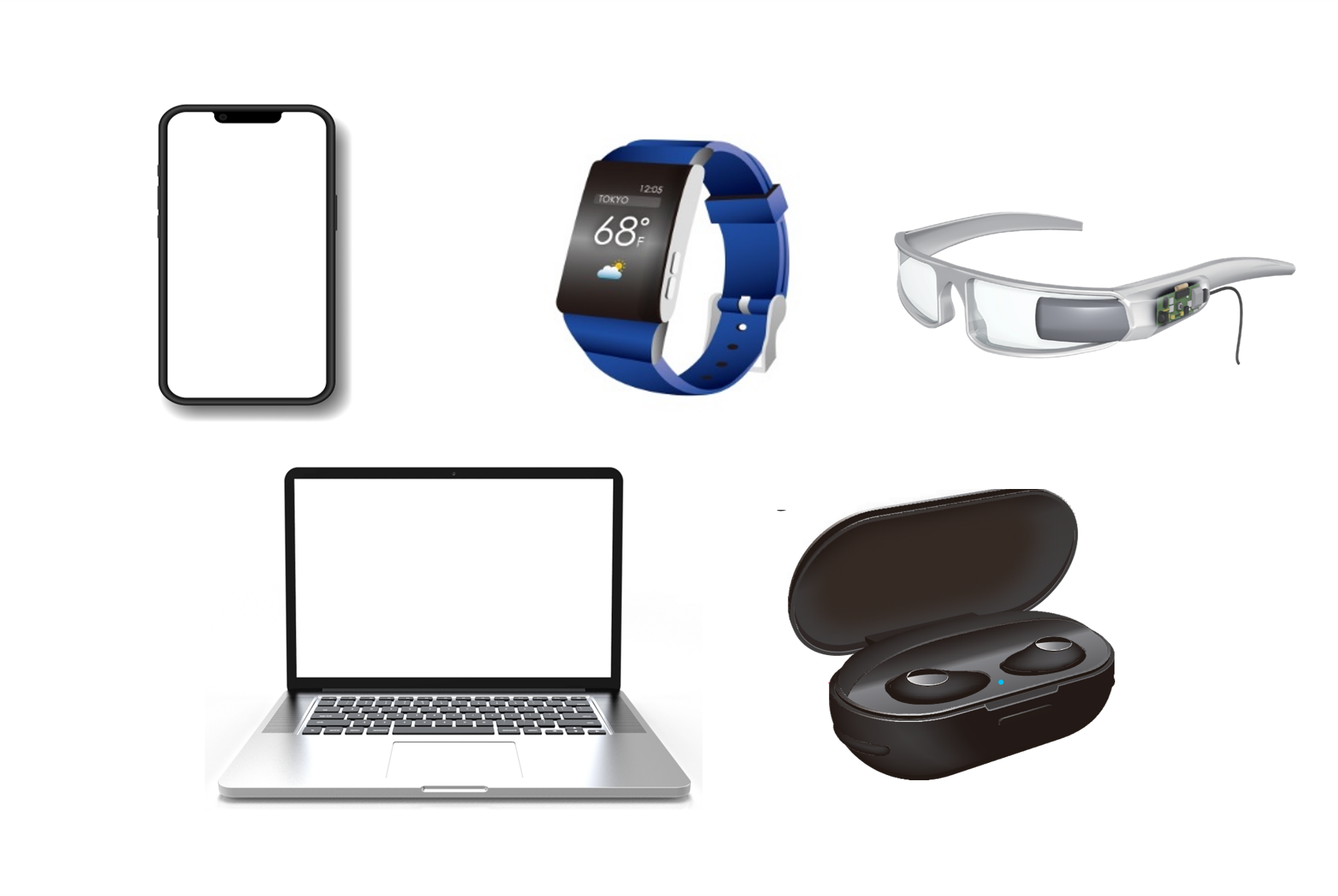

app_ict

스마트폰/PC/Smart Glass 등

전원, Side key, 각종 설정 버튼

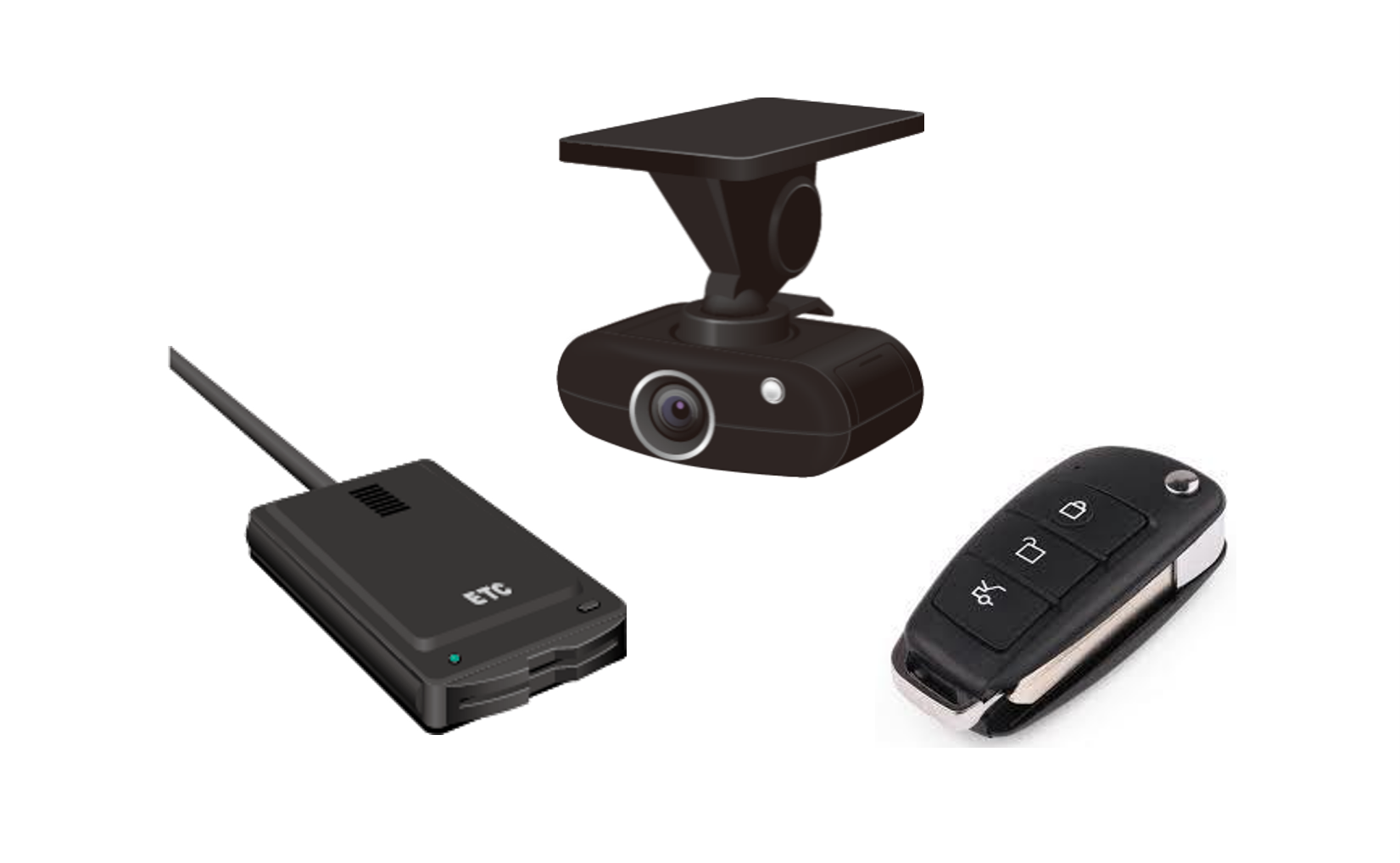

app_driverecorder

ETC/Drive Recorder/RKE

설정 및 녹화 등의 조작 버튼,
카드 삽입 감지

app_steering

Steering/HVAC

각종 설정 버튼,
다이얼 위치 감지(엔토더 용도)

app_washingmachine

세탁기 / 전기 면도기

전원, 각종 설정 버튼

app_gamecontroller

Game Controller/마우스

각종 설정 버튼

app_elec

헤어 매직기/전자담배

전원 스위치, 모드 전환/충전기 뚜껑 개폐 감지

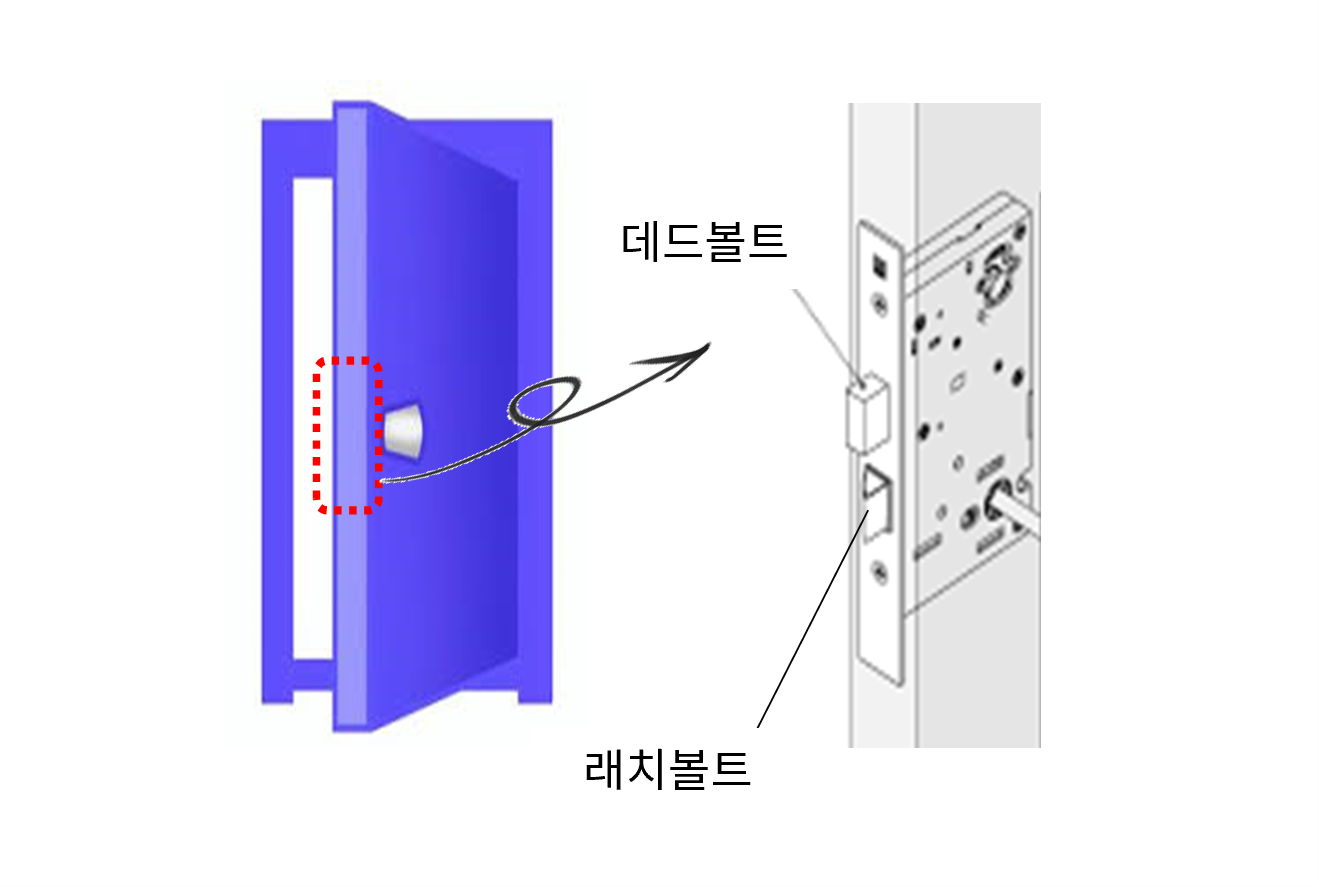

app_smartdoor

스마트 도어

래치볼트와 데드볼트의 가동 감지
