타코이즈 스트로크 2회로 검지 스위치
- 1개의 스위치에 2개의 독립 가동 접점을 내장
- 2개의 고정 전도부 접점 스위치를 변경하는 것으로 3가지 타입을 제공
- 3가지 타입으로 안전하면서 공간 및 작업 공수 절감, 배선 절감에 기여
1
중복 접점형
좌우 독립 가동 접점으로 2개의 회로를 확보, 안전하면서 공간 및 작업 공수 절감, 배선 절감
2
2단계 검지형
1개의 스위치로 2단계 위치 검지 가능, 공간 · 작업 공수 절감, 배선 절감
3
고장 검지형
배선 고장 + 접점 이상 검지 기능으로 회로의 안전성에 기여
타코이즈 스트로크
2회로 검지 스위치의 3가지 타입

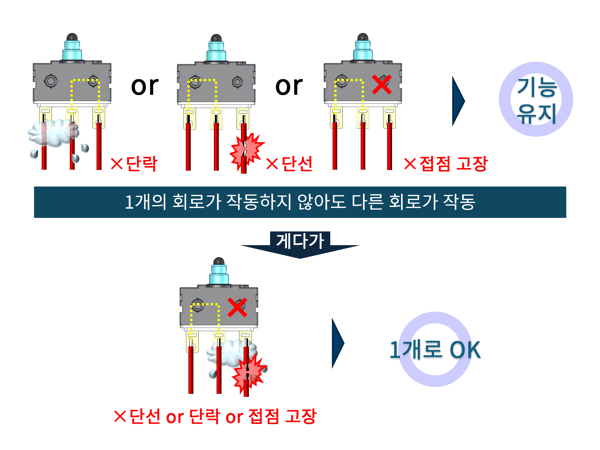

1
중복 검지형

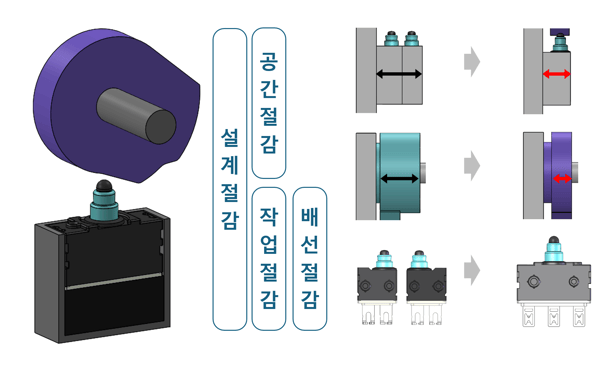

<공간 절감> 탑재부 (2개→1개) & 작은 조작체로 OK
<설계 작업 절감> 탑재 설계 단순화/탑재 작업 감소(2개→1개)
<배선 절감> 단자 · 하네스 재료 절감(4선→3선)
2
2단계 검지형
<공간 절감> 탑재부 (2개→1개) & 작은 조작체로 OK
<설계 작업 절감> 탑재 설계 단순화/탑재 작업 감소(2개→1개)
<배선 절감> 단자 · 하네스 재료 절감(4선→3선)
3

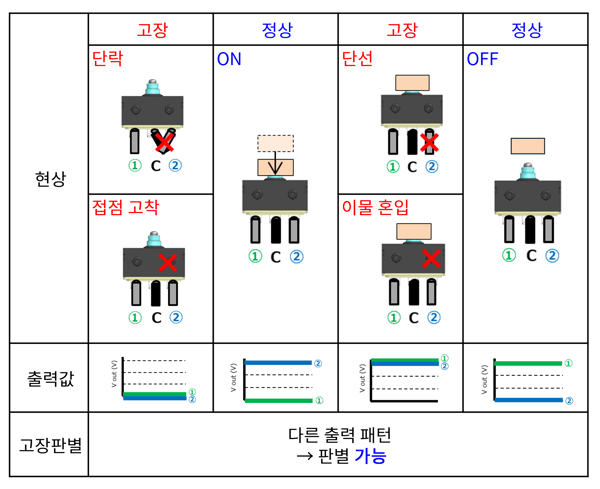

고장 검지형
좌우 접점 출력이 반드시 반전되도록 설정 → 출력 4패턴화 → 고장 검지 가능
기본 사양
항목 | 성능 |
정격
|
DC5V1mA~DC16V20mA
|
사용주위온도
|
-40~85℃
|
허용조작속도
|
30~500mm/s
|
최대개폐빈도
|
120회/분
|
전압강하
|
<초기>0.2V이하
<시험 후>0.3V이하
|
내구회수
|
DC5V1mA :30만회 이상
DC16V20mA :30만회 이상 |
보호구조
|
IP67
|
내 진동성
|
편진폭:0.75 ㎜
진동수:10 ~ 55 Hz(주기4분) 방향・시간:XYZ방향 각 30 min |
진동수:5 ~ 200 Hz(주기10분)
가속도:43.1m/s2 방향・시간:XYZ방향 각 30 min |
|
내 충격성
|
충격치:980m/s2
방향・시간:XYZ방향 각5회 |
내 열성
|
85℃ 500시간
|
내 한성
|
-40℃ 500시간
|
내 습성
|
40℃95%RH 500시간
|
어플리케이션 사례
차량용 어플리케이션

시트 주위
자기진단/고장검지
(Pre-crach Safety 기능 오작동 사고 방지)

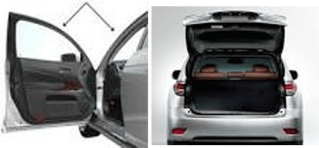

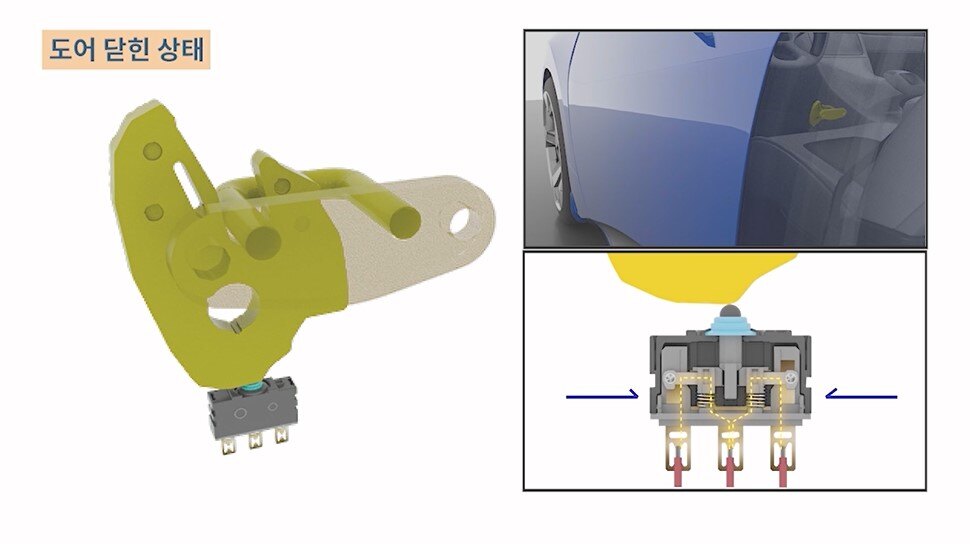

Side · Back Door
자기진단/고장검지
(자동운전/주차시 도어 개폐 오검지 사고 방지)

Flash Handle
2단계 검지
(모터 구동 중/정지 단계 동작 검지)

급유·충전구 주위
자기진단/고장검지
(충전GUN 삽입 오검지 감전 방지 등)

배터리 주위
자기진단/고장검지
(Inter Lock SW 오검지 감전 방지)

Hood Latch
자기진단/고장검지
(후드 개폐 오검지 사고 방지/도난방지)
스마트 사회에 따른 발전
■ 안전 · 안심

원격 조작 로봇
로봇 암 각도 검지
무인 농기계
가동부의 검지
무인 운송차
충돌 검지 ■ 방 범

스마트 미터
문 개폐 검지

방범 카메라
카메라 각도 검지

택배 보관함
문 개폐 검지
기존 어플리케이션의 발전
■ 안전 · 안심

로봇 청소기
충돌 검지

고성능 세탁기
문 개폐 검지

청소기
브러시 끼임 방지
■ 방 범

스마트 잠금
잠금 개폐 검지

전동 자전거
키 잠금 검지
