파나소닉의 고성능 전도성 캐패시터

전도성 폴리머 캐패시터의 다양한 라인업을 가지고 있습니다. 파나소닉의 캐패시터는 일반 타입보다 낮은 ESR과 긴 수명을 자랑합니다.
자료 다운로드

파나소닉의 전도성 폴리머 캐패시터

전세계 전자 기기 시장이 빠르게 변화하고 있는 가운데, 파나소닉은 고객의 다양한 요구에 부응하기 위해 캐패시터 솔루션을 제공합니다.
파나소닉의 전도성 폴리머 캐패시터는 뛰어난 성능과 신뢰성을 바탕으로 다양한 어플리케이션에서 필수적인 역할을 하고 있습니다.

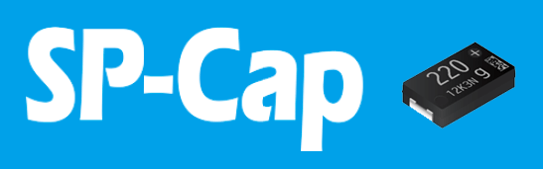

SP-CAP

전도성 폴리머 알루미늄
전해 커패시터

Specialty Polmer Capacitor

초저 ESR
높은 리플 전류
우수한 온도 특성
low profile
POSCAP

전도성 폴리머 탄탈럼
고체 커패시터

Polymerized Organic Semiconductor Capacitor
소형, 높은 전압
큰 정전 용량 / 크기 비율
낮은 ESR / 높은 리플 전류
우수한 온도 특성
OS-CON

전도성 폴리머 알루미늄
고체 캐패시터

Organic Semiconductor Condenser
낮은 ESR
높은 리플 전류
큰 정전 용량
우수한 온도 특성
긴 수명
Hybrid

전도성 폴리머 하이브리드
알루미늄 커패시터

Hybird: Polymer & Electrolyte solution
큰 정전 용량, 높은 리플 전류
우수한 온도 특성
"Automotive grade" 달성
우수한 온도 특성
긴 수명

전도성 폴리머 캐패시터의 주요 특징



  • 뛰어난 저ESR, 고주파 특성

  • 온도, 전압에 의존하지 않는 특성의 안정성

  • 일반 탄탈 전해보다 높은 안전성

전도성 캐패시터 시장을 4개의 상품으로 풀 커버



최대 전압

100 V / 80 V
(OS-CON / Hybrid)

oscon_hybrid

최대 용량

2700 μF
(OS-CON)

os-con

최소 ESR

3mΩ
(SP-Cap)

sp-cap

소형

3528 사이즈
(POSCAP)

poscap

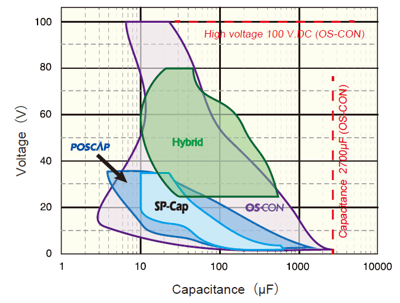

정격 전압 vs 정전 용량

cpacitance1

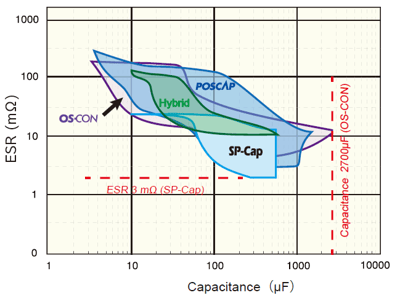

ESR  vs  정전 용량

capacitance2

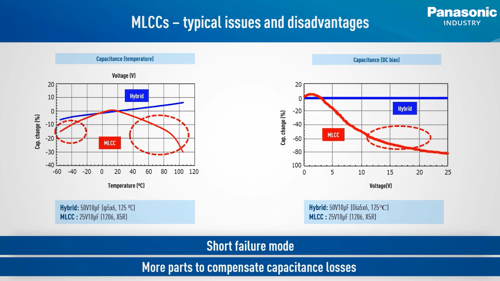

MLCC에서 파나소닉 Hybrid Capacitor로 대체

최근 전자 부품의 수요가 증가함에 따라, 전기 자동차와 스마트폰 등에서 MLCC의 사용량이 늘어나고 있지만,
MLCC는 고온, 저온, 전압 변화에 따라 정전 용량이 감소하는 단점이 있습니다.
파나소닉 인더스트리는 이러한 MLCC 단점을 보완하고 고객의 다양한 요구에 부응하는 캐패시터 솔루션을 제공합니다.

mlcc-capacitor

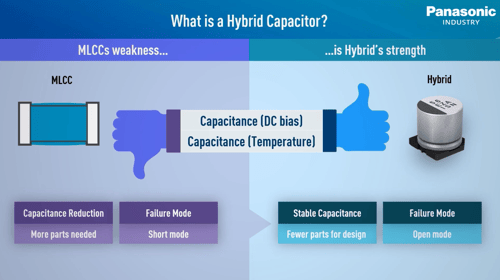

온도와 전압 변화에 더 나은 안정성 제공

캐패시터의 경우 다양한 온도 환경에서도 정전 용량의 변화가 적어, 신뢰성 높은 성능을 유지합니다. 또한 MLCC는 전압에 따라 정전 용량이 감소하지만, 캐패시터는 이러한 문제를 해결하여 보다 안정적인 성능을 제공합니다.

mlcc-capacitor03

비용의 효율성과 높은 신뢰성

파나소닉의 캐패시터는 대용량 MLCC 여러 개를 대체할 수 있어, 설계의 복잡성을 줄이고 부품 수를 감소시킵니다. 이는 제조 및 유지 관리 비용 절감으로 이어집니다.
또한 높은 신뢰성을 바탕으로 고장률을 낮추어 고객이 장기적으로 안정적인 성능을 유지할 수 있도록 돕습니다.

mlcc-capacitor02

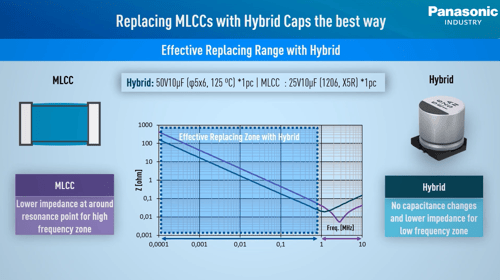

저임피던스를 통한 노이즈 감소

하이브리드 캐패시터는 주파수가 1MHz 이하일 경우 저임피던스 특성을 통해 노이즈 감소 효과를 기대할 수 있습니다. 하이브리드 캐퍼시터는 차량용 ECU, EPS, 오일 펌프와 같은 고신뢰성 어플리케이션에 적합하며, 다양한 전도성 폴리머 캐퍼시터 라인업도 제공됩니다.

동영상을 통해 자세한 내용을 확인하실 수 있습니다.

MLCC에서 캐패시터로의 대체 관련 동영상 1

MLCC에서 캐패시터로의 대체 관련 동영상 2
※cc를 클릭하면 한글 자막이 표시됩니다.
하이브리드 캐패시터 소개영상

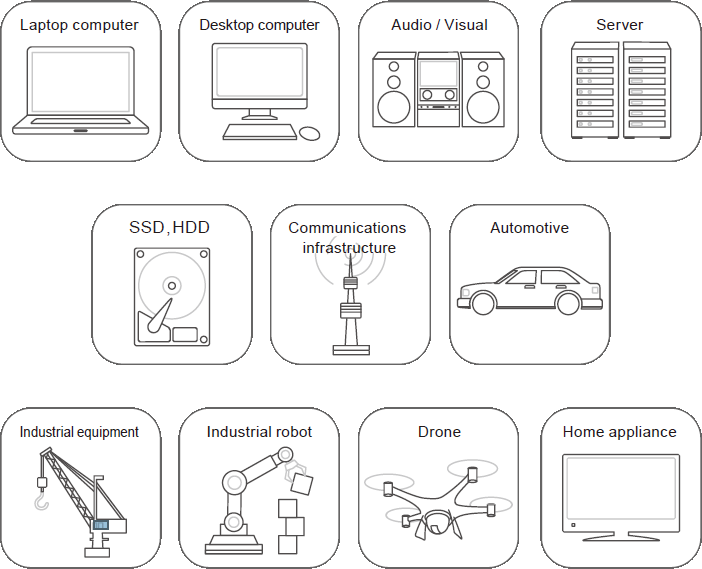

적용 애플리케이션

  SP-Cap POSCAP OS-CON Hybrid
Laptop computer ● ●
Desktop computer     ● ○
Audio/Visual ○ ○ ● ○
Server ● ○ ● ○
Communications
infrastructure		 ● ● ● ●
SSD, HDD   ●
Automotive   ○※   ●
Home appliance     ○ ○
Industry Industrial
equipment		 ●   ● ●
Industrial
robot		   ○ ● ○
Drone etc. ○ ○

※ 자동차의 구동 기능이나 승객의 안전에 관한 용도(예를 들어, 파워 트레인, ABS, 엔진ECU, 에어백 등)로는 사용하지 마십시오.
상기를 제외한 차량용 용도로 사용하시는 경우, 차량용 사양서 교환이 필요하므로, 당사로 문의해 주시기 바랍니다.

● Main market

application

더 자세한 애플리케이션 정보는 하단의 링크에서 확인해 주시기 바랍니다.

>> 애플리케이션 활용 사례 (SP-Cap, POSCAP, OS-CON)
>> 애플리케이션 활용 사례 (Hybrid)
