독자 기술로 저소음, 내구성을 모두 갖춘 유체 축수 쿨링팬

글로벌 판매 누계 4억대! 차재용, 비차재용 모두 적용 가능한 독자 기술로 저소음, 내구성, 장수명까지 모두 갖춘 유체 축수 쿨링팬을 소개합니다.

유체 축수 쿨링팬이 선택되는 이유

🔳독자적인 유체 축수 구조에 의한 저소음

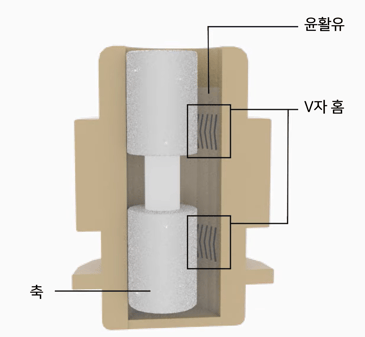

유체 축수 쿨링팬의 내부에 있는 유체 축수는 아래와 같이 크게 윤활유, V자 홈, 축으로 구성되어 있습니다.

이 중 V자 홈이 유체 축수에서 장수명, 저소음, 높은 신뢰성에 영향을 미치는 큰 요인입니다.

V자 홈을 중심으로 유체 축수의 작동 방식을 설명해보겠습니다. 홈을 따라 윤활유가 흐르고, 홈의 중심부(V자의 꼭지점)에 윤활유가 모여 압력이 높아집니다.

유체 축수의 윗부분을 보면 축이 회전하면서 동압력이 발생하고 축이 중심부로 이동하게 되는데, 이렇게 샤프트(회전축)이 회전하면 윤활유가 V자 방향으로 흐르게 됩니다.

이때, V자의 꼭지점에 윤활유가 모여 중심 부분에 압력이 발생하게 되어 윤활유가 회전축을 지탱합니다. 그 결과 축수와 샤프트가 비접촉 회전을 하게 되어 저소음은 물론, 수명이 길어지고 신뢰성도 높아집니다.

🔳장기간 사용해도 조용함을 유지할 수 있게 하는 비접촉 회전

*당사는 베어링 구조가 아닌 유체 축수 구조를 채용하고 있습니다.

🔳높은 회전 안정성 = 냉각 능력 변동 없음

🔳넓은 대응 온도 범위 : -30℃ ~ 85℃

*자세한 사양은 아래의 표와 자료 다운로드를 통해 확인해주시기 바랍니다.



기종명	UDQF4EH	UDQF4GH	UDQFEEH	UDQF5GH	UDQF54C	UDQF6JC (개발중)	UDQFZFH	UDQFWPS (개발중)	UDQFZ5C
외관
fan type	Axial flow						Radial
사이즈 W×D×H (mm)	40×40×10		43×43×10	50×50×10	50×50×15	60×60×15	40×40×8	55×60×12	55×55×25
회전수 (r/min)	5,100	3,300	3,000	3,900	5,300	4,000	4,600	4,620	5,300
풍량 (m3/min)	0.163 (5.8 CFM)	0.091 (3.2 CFM)	0.099 (3.5 CFM)	0.229 (8.1 CFM)	0.377 (13.3 CFM)	0.540 (19.1 CFM)	0.030 (1.1 CFM)	0.143 (5.0 CFM)	0.209 (7.4 CFM)
최대 정압 (Pa)	25	11.8	7.6	16	45.7	29	27	125	129
정격 전압 (V)	25	11.8	7.6	16	45.7	29	27	125	129
정격 전류 (mA)	90	35	33	110	65	150	70	290	100
동작 기온 (℃)	-30 ～ +85				-40 ～ +95 ※1	-30 ～ +85			-40 ～ +95

◽상세 사양은 별도 협의에 따름
◽※1 별도 사양으로 -40℃ ~ +105℃

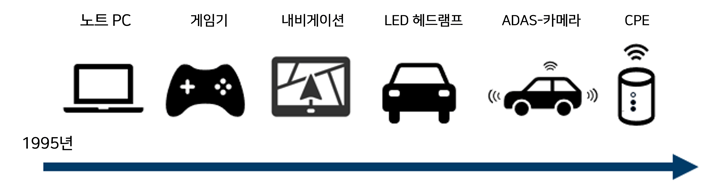

실적

현재까지 글로벌 판매 누계 4억대 출하

높은 신뢰성이 요구되는 차재용으로는 누계 1억대 이상을 출하했습니다.

어플리케이션 제안

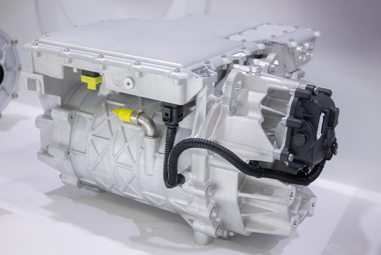

 🔳차재 용도
     모든 액정 메타, 센싱 카메라, LiDAR, 비접촉 충전기 등 다양한 어플리케이션이 가능합니다.

 🔳비차재 용도
     홈 라우터,  VR 고글, 무선 충전기 태블릿 용 크래들 등, 차재용이 아니더라도 다양한 어플리케이션에 발열 대책으로 채용 가능합니다.

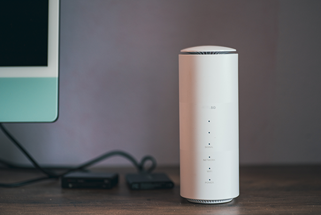

5G/CPE/홈 라우터/스몰셀

5G모뎀・Wi-Fi칩 발열 대책

제균/탈취

송풍 용도

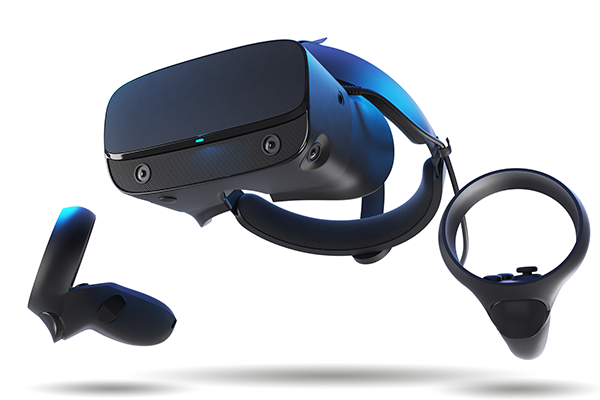

VR 고글

SoC 발열 대책

검안기

메인 칩 발열 대책

무선 충전기 태블릿용 크래들

코일 발열 대책

대형 디스플레이

메인 칩 발열 대책
LED 광원 발열 대책

드론

SoC 발열 대책

상세 내용이 궁금하시다면 아래의 버튼을 클릭하시어 자료 다운로드를 다운로드 받으실 수 있습니다.
