커넥터의 입문_커넥터 종류와 장점

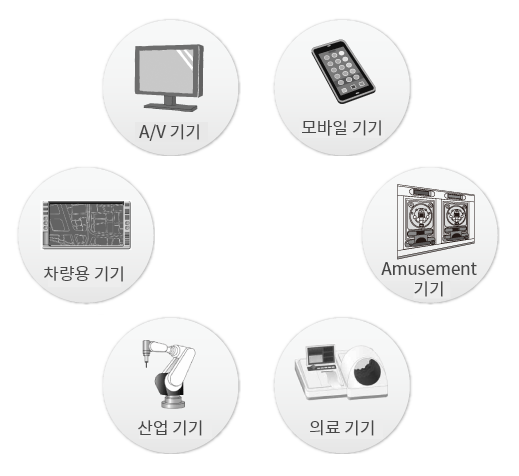

커넥터란 어떠한 기능과 기능을 전기적으로 연결하기 위한 연결 부품으로, 사용하는 용도와 환경에 따라 다양한 종류가 존재합니다.

1. 커넥터란?

커넥터란 어떠한 기능과 기능을 전기적으로 연결하기 위한 연결 부품으로, 사용하는 용도와 환경에 따라 다양한 종류가 존재합니다.

2. 기기 내 · 기기 간 연결용 커넥터 종류

■ 기기내 연결

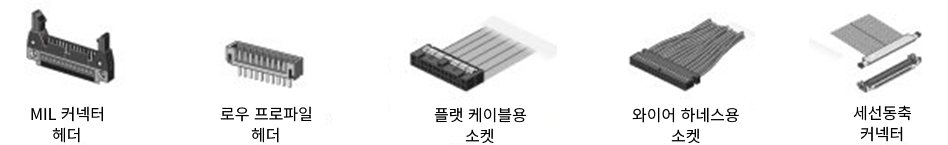

  - 기판과 선의 연결

  - 기판과 기판의 연결

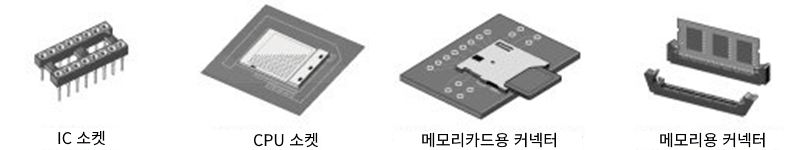

■ 기판과 IC · 메모리 카드와의 연결

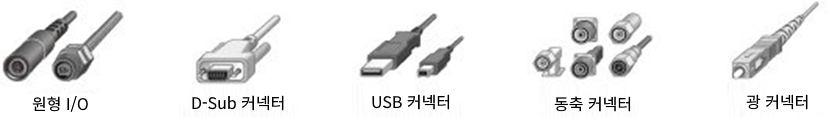

■ 기기와 기기의 연결

3. 파나소닉이 취급하는 커넥터 분류

파나소닉은 모바일 기기 등 소형 디지털 기기의 내부 배선용의 커넥터를 주로 취급하고 있으며, 크게 하기의 2 종류로 분류할 수 있습니다.

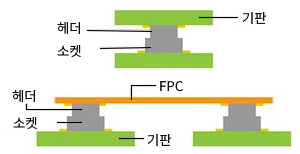

(1) 협피치 커넥터

기판과 기판 또는 기판과 FPC를 연결하는 커넥터로 헤더·소켓으로 구성된 2피스 타입의 커넥터입니다.

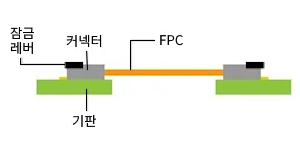

(2) FPC 커넥터

FPC를 직접 삽입하고 레버로 고정하여 연결하는 1피스 타입의 커넥터입니다.

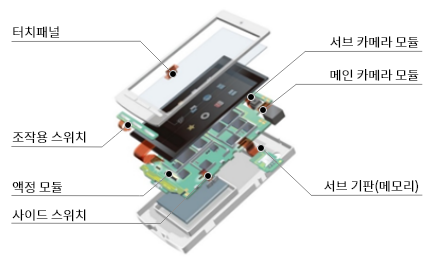

4. 기기 내부 배선의 용도

예를 들어 스마트폰 등의 모바일 기기의 경우, 주로 하기의 연결 용도로 당사 커넥터가 탑재됩니다.

■ 파나소닉의 커넥터가 모바일 기기에 탑재되는 이유

스마트폰 등 소형 모바일 기기는 매우 까다로운 환경에서 사용되기 때문에 탑재되는 연결 부품(커넥터)에 대해서도 까다로운 사양이 요구됩니다.

특히, ①사용 시 접촉 연결성 확보, ②소형화, ③조립 시 작업성 의 조건 등이 중요시되고 있으며, 당사 커넥터는 휴대폰 등 모바일 기기의 발전 및 보급과 함께 사업을 확대하여 요구 사양을 만족하는 제품 개발을 진행해 왔습니다.

5. 파나소닉 커넥터의 장점

① 접촉 신뢰성 확보

● 벨로우즈형 콘택트 구조 낙하 충격에 강하다 모바일 기기에서 피할 수 없는 진동과 충격에 대한 접촉 스프링 성능을 향상! 극소 부품에서도 뛰어난 접촉 신뢰성을 확보	● V 노치 구조 이물질·Flux에 강하다 극소 부품이 되면 손상되는 접촉 신뢰성을 V 노치의 2점 엣지 접점 + 클립형의 더블 접점으로 1핀당 3개의 접점을 확보
● Ni 배리어 구조 Solder rise에 강하다 극소 및 저배 부품에서의 Solder rise 방지! 실장성과 접촉 신뢰성을 확보	● 봉공처리(Sealing) 부식 가스에 강하다 주변의 가스(차량의 배기가스 등)나 착용 시의 땀 등에 의한 부식에 대한 내성을 강화

<자세히 보기>

② 소형화

모바일 기기의 고기능화 및 소형화에 맞춘 폭넓은 제품 라인업을 갖추고 있습니다.

<라인업 살펴보기>

③ 조립 시 작업성

커넥터는 반드시 연결(결합) 작업이 발생하기 때문에, 이때의 공수와 작업성을 고려할 필요가 있습니다.
